Wie überprüfe ich, ob der Schnellanschluss für die Autoklimaanlage ordnungsgemäß funktioniert?

Um zu überprüfen, ob a Schnellverbinder für Auto-Klimaanlage funktioniert einwandfrei, Untersuchen Sie es auf physische Schäden, stellen Sie sicher, dass die Sicherungsklammer vollständig sitzt, stellen Sie sicher, dass kein Kältemittelleck vorliegt, und prüfen Sie, ob der Stecker richtig einrastet und sich löst . Schnellanschlüsse an Kfz-Klimaanlagen verbinden die Kältemittelleitungen auf der Hochdruck- und Niederdruckseite mit dem Kompressor, dem Kondensator und dem Verdampfer, ohne dass Gewindeanschlüsse erforderlich sind. Ein fehlerhafter Stecker kann zu Kältemittelverlust, Ausfall des Klimaanlagensystems oder – in schweren Fällen – zur gefährlichen Freisetzung von Kältemittel unter hohem Druck führen. Die meisten Prüfungen können mit einfachen Werkzeugen, einem Kältemittel-Lecksucher und einem Manometersatz durchgeführt werden und sollten immer dann durchgeführt werden, wenn das Klimaanlagensystem eine verringerte Kühlleistung, ungewöhnliche Geräusche oder sichtbare Anzeichen einer Ölverschmutzung in der Nähe der Armaturen aufweist.

Wie AC-Schnellverbinder funktionieren und wo sie versagen

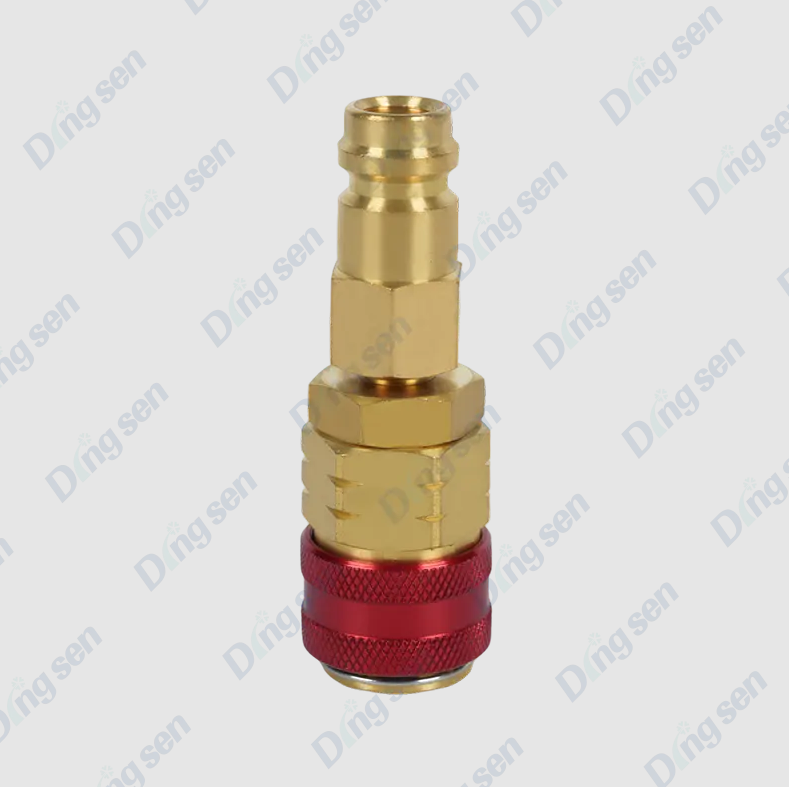

Kfz-AC-Schnellanschlüsse verwenden ein federbelastetes Innenventil und einen externen Sicherungsring oder Clip, um eine abgedichtete, druckfeste Verbindung zwischen Kältemittelleitungen herzustellen. Wenn das männliche Anschlussstück in das weibliche Gehäuse gedrückt wird, drückt es ein internes Schrader-Ventil herunter und ermöglicht so den Durchfluss des Kältemittels. Der Sicherungsclip rastet in einer Nut ein, um ein versehentliches Lösen unter Druck zu verhindern – normalerweise 15–30 bar auf der hohen Seite und 2–5 bar auf der niedrigen Seite einer Standard-R-134a- oder R-1234yf-Anlage.

Die häufigsten Fehlerquellen sind:

• Verschleiß der O-Ring-Dichtung — Der innere O-Ring verhärtet, reißt oder schwillt mit der Zeit an, sodass Kältemittel an der Dichtung vorbeisickern kann.
• Beschädigung oder Verlust des Verriegelungsclips – Ein fehlender, verbogener oder gerissener Clip führt dazu, dass sich der Stecker unter Systemdruck teilweise löst.
• Rissbildung oder Verformung des Körpers — Physische Einwirkungen, zu starkes Anziehen während der Installation oder langfristige Temperaturwechsel können zu Rissen im Steckverbindergehäuse führen.
• Interner Ventilfehler — Ein festsitzendes oder korrodiertes Innenventil öffnet sich möglicherweise nicht vollständig, was den Kältemittelfluss einschränkt und die Leistung der Klimaanlage verringert, selbst wenn der Stecker äußerlich intakt erscheint.
• Kontamination — Schmutz, Ablagerungen oder Feuchtigkeit, die durch eine getrennte Armatur eindringen, können den Ventilsitz und die O-Ring-Dichtflächen beschädigen.


Sicherheitsvorkehrungen vor der Inspektion von AC-Schnellanschlüssen

Klimaanlagen-Kältemittelsysteme stehen unter erheblichem Druck und enthalten Chemikalien, die bei plötzlicher Freisetzung Erfrierungen, Augenverletzungen oder Erstickung verursachen können. Beachten Sie vor Beginn einer Inspektion oder eines praktischen Tests die folgenden Vorsichtsmaßnahmen:

• Tragen Sie eine Schutzbrille und isolierte Handschuhe stets in der Nähe von unter Druck stehenden Kältemittelleitungen arbeiten.
• Trennen Sie niemals einen Schnellanschluss, während das System unter Druck steht . Bevor Sie einen Steckverbinder entfernen, verwenden Sie immer eine zertifizierte Rückgewinnungsausrüstung, um Kältemittel zurückzugewinnen.
• Arbeiten Sie in einem gut belüfteter Bereich . Kältemitteldämpfe sind schwerer als Luft und verdrängen Sauerstoff auf Bodenhöhe.
• Lassen Sie den Motor und die Klimaanlage laufen mindestens 15–20 Minuten abkühlen lassen nach dem Betrieb, bevor Sie Anschlüsse in der Nähe des Kompressors oder Kondensators anfassen, wo die Temperaturen 80 °C überschreiten können.
• Beachten Sie das R-1234yf ist leicht entzündlich (A2L-Klassifizierung) . Halten Sie Zündquellen vom Arbeitsbereich fern, wenn Sie Systeme prüfen, die mit diesem Kältemittel gefüllt sind.

Schrittweise visuelle und physische Inspektion

Beginnen Sie mit einer gründlichen visuellen und manuellen Inspektion, bevor Sie Diagnoseinstrumente verwenden. Dieser Schritt identifiziert die meisten offensichtlichen Steckerfehler und dauert pro Stecker weniger als fünf Minuten.

Überprüfen Sie den Anschluss auf Ölflecken

Kältemittelsysteme verwenden PAG- oder POE-Öl zur Schmierung des Kompressors. Wenn Kältemittel an einer Anschlussdichtung vorbei austritt, reißt es Kompressoröl mit sich und hinterlässt ein Kältemittel dunkle, fettige Rückstände oder öliger Film um das Anschlussgehäuse und auf nahegelegene Schlauch- oder Rohroberflächen. Schon ein kleiner Ölfleck in der Größe einer Münze ist ein verlässlicher Hinweis auf einen Dichtungsfehler. Überprüfen Sie sowohl den Anschlusskörper als auch einen Radius von 10–15 cm des umgebenden Schlauch- und Halterungsbereichs.

Überprüfen Sie den Sicherungsclip

• Bestätigen Sie das Sicherungsklammer (Sicherungsring) vorhanden und vollständig eingesteckt ist in die Nut um das Steckergehäuse ein. Ein richtig sitzender Clip sollte bündig oder leicht über die Steckeroberfläche hinausragen – nicht abgewinkelt, teilweise eingeführt oder fehlend.
• Suchen Sie nach Risse, Verformungen oder Verfärbungen im Clip. Kunststoffklammern, die längere Zeit Hitze ausgesetzt waren (häufig in der Nähe des Kompressors), werden spröde und können brechen, selbst wenn sie optisch intakt erscheinen.
• Versuchen Sie es vorsichtig Ziehen Sie den Stecker von Hand axial auseinander ohne den Clip loszulassen. Es sollte ein korrekt verriegelter Stecker angezeigt werden Null axiale Bewegung . Jede wahrnehmbare Spaltöffnung unter Zugkraft von Hand weist darauf hin, dass der Clip nicht richtig in die Verriegelungsnut einrastet.

Überprüfen Sie den Steckerkörper

• Untersuchen Sie die gesamte Außenfläche auf Risse, Absplitterungen oder weißliche Spannungsspuren im Kunststoffkörper. Achten Sie besonders auf den Bereich unmittelbar hinter der Verriegelungsnut, der bei Druckbeaufschlagung die höchste Zugspannung erfährt.
• Überprüfen Sie metallische Anschlüsse auf Korrosion, Lochfraß oder Gewindeschäden auf den Sitzflächen.
• Überprüfen Sie, ob der Stecker vorhanden ist vollständig sitzen — Das männliche Anschlussstück sollte bis zu dem Punkt eingeführt werden, an dem der Verriegelungsclip einrastet, ohne sichtbaren Spalt zwischen den männlichen und weiblichen Körperflächen. Ein unvollständig eingesteckter Stecker ist eine sehr häufige Ursache für langsamen Kältemittelverlust.

Methoden zur Erkennung von Kältemittellecks

Eine Sichtprüfung allein kann nicht bestätigen, dass ein Steckverbinder unter Betriebsdruck dicht ist. Verwenden Sie eine oder mehrere der folgenden Erkennungsmethoden, um die Integrität des Siegels zu bestätigen.

Elektronischer Lecksucher

Ein elektronischer Kältemittel-Lecksucher ist die schnellste und empfindlichste Methode zur Ortung von Verbindungslecks. Beheizte Diodendetektoren können bereits niedrige Kältemittelkonzentrationen erkennen 5 ppm (parts per million) deutlich unter dem Schwellenwert, der mit jeder anderen Methode außerhalb des Labors nachweisbar ist. Bei laufender Klimaanlage und vollem Druck:

• Bewegen Sie die Detektorsonde langsam in einem Abstand von über den gesamten Umfang des Steckers 5–10 mm von der Oberfläche.
• Überprüfen Sie die Unterseite des Anschlusses – Kältemitteldämpfe sind dichter als Luft und sammeln sich am tiefsten Punkt in der Nähe der Leckquelle.
• Ein akustischer Alarm oder eine blinkende LED zeigen das Vorhandensein von Kältemittel an. Bestätigen Sie das alarm triggers at the connector body itself , nicht von einer nahegelegenen Armatur oder Schlauchverbindung, bevor Sie zu dem Schluss kommen, dass der Anschluss die Quelle ist.

Inspektion von UV-Fluoreszenzfarbstoffen

Viele Kfz-Klimaanlagen sind mit UV-Fluoreszenzfarbstoff vorgeladen, oder Farbstoff kann mit einem Farbstoffinjektor-Kit eingespritzt werden. Unter einer UV-Lampe (Schwarzlicht) fluoresziert ausgelaufener Farbstoff hellgelbgrün und markiert so präzise die Leckstelle auf der Steckeroberfläche. Diese Methode ist besonders nützlich für Bestätigen, an welcher Stelle eines Steckers ein Leck vorliegt – der O-Ring-Sitz, die Körpernaht oder der Verriegelungsclipbereich.

Überwachung des Manometerdrucks im Verteilerrohr

Schließen Sie einen Manometersatz an die Wartungsanschlüsse an und zeichnen Sie die Systemdrücke auf, wenn der Motor ausgeschaltet ist und das System Umgebungstemperatur hat. Als allgemeine Referenz für ein ordnungsgemäß funktionierendes R-134a-System 21°C Umgebungstemperatur , der statische Druck sollte ungefähr sein 5–6 bar auf der Hoch- und Tiefseite . Wenn der beobachtete Druck deutlich darunter liegt und das System nicht kürzlich gewartet wurde, deutet dies auf einen Kältemittelverlust durch einen undichten Anschluss oder an einer anderen Stelle im System hin. Überwachen Sie das Messgerät auf 5–10 Minuten — Ein sinkender Druckwert bestätigt ein aktives Leck.

Testen der Connector-Einrast- und Freigabefunktion

Ein Steckverbinder, der physisch intakt ist, sich aber nicht richtig einrasten oder lösen lässt, hält entweder dem Druck nicht stand oder führt zu Schwierigkeiten bei der Wartung. Testen Sie die Einrück- und Freigabefunktion erst, nachdem das System sicher drucklos gemacht und das Kältemittel zurückgewonnen wurde.

1. Testen Sie das Engagement — Schieben Sie das männliche Anschlussstück in das weibliche Gehäuse, bis Sie ein deutliches Klicken des Verriegelungsclips spüren oder hören. Der Klick muss positiv und deutlich sein. Ein weiches, undeutliches Einrasten weist darauf hin, dass der Clip nicht in seiner Nut sitzt, was bedeutet, dass der Anschluss den Systemdruck nicht zuverlässig halten kann.
2. Bestätigen Sie die vollständige Bestuhlung — Stellen Sie nach dem Einrasten visuell sicher, dass das männliche Anschlussstück bündig mit der weiblichen Körperfläche abschließt oder leicht darin versenkt ist. Jede sichtbare Lücke zwischen den beiden Passflächen weist auf eine unvollständige Einfügung hin.
3. Axiale Retention testen — Üben Sie auf beiden Seiten des angeschlossenen Fittings einen kräftigen Handzug in axialer Richtung aus. Es darf keine Trennung oder Bewegung erfolgen während der Clip eingerastet ist. Bewegung deutet auf verschlissene Verriegelungsgeometrie hin.
4. Testversion – Betätigen Sie das Entriegelungswerkzeug oder drücken Sie die Entriegelungslaschen herunter, je nach dem jeweiligen Steckertyp. Der Stecker sollte sich mit mäßiger Handkraft sanft und vollständig lösen lassen. Wenn zum Lösen zu viel Kraft erforderlich ist, kann dies auf einen aufgequollenen O-Ring, eine Verunreinigung oder eine deformierte Gehäusebohrung hinweisen.
5. Überprüfen Sie den O-Ring nach der Demontage — Untersuchen Sie nach dem Trennen den O-Ring am Außengewinde auf Verhärtung, Risse, flache Stellen oder Extrusionsschäden. Ein gesunder O-Ring sollte vorhanden sein geschmeidig, gleichmäßig rund und frei von Oberflächenfehlern . Ersetzen Sie alle O-Ringe, die diese Prüfung nicht bestehen, vor dem Zusammenbau.

Diagnosezusammenfassung: Symptome, wahrscheinliche Ursachen und Maßnahmen

Wann ein AC-Schnellverbinder ausgetauscht statt gewartet werden sollte

Einige Steckerfehler können durch Ersetzen des O-Rings und Neusitzen der Armatur behoben werden. Andere erfordern einen vollständigen Austausch des Steckers. Ersetzen Sie die gesamte Steckerbaugruppe – nicht nur den O-Ring – unter den folgenden Bedingungen:

• Irgendein Riss im Steckergehäuse — Rissige Kunststoff- oder Metallkörper können den Kältemitteldruck nicht sicher halten und müssen sofort ersetzt werden.
• Verschlissene oder deformierte Verriegelungsnut — Wenn der Clip nicht mehr sicher einrastet oder sich der Einschraubstutzen im verriegelten Zustand axial verschiebt, liegt die Körpergeometrie außerhalb der brauchbaren Grenzen.
• Anhaltende Leckage nach O-Ring-Austausch — Wenn ein neuer O-Ring mit der richtigen Größe immer noch undicht ist, ist die Dichtfläche in der Anschlussbohrung beschädigt oder korrodiert und dichtet nicht gegen einen O-Ring ab.
• Steckeralter über 10 Jahre oder 150.000 km — Kunststoff-Steckerkörper und interne Ventilfedern verschlechtern sich im Laufe der Zeit, unabhängig vom sichtbaren Zustand. Bei Fahrzeugen mit hoher Laufleistung ist der proaktive Austausch während einer größeren Wartung der Klimaanlage (Kompressor- oder Verdampferaustausch) eine kostengünstige vorbeugende Wartung.

Installieren Sie beim Wiederzusammenbau eines AC-Schnellverbinders immer neue O-Ringe, die mit sauberem, systemkompatiblem PAG- oder POE-Öl geschmiert sind. Verwenden Sie niemals einen O-Ring wieder, der unter Systemdruck stand Auch wenn er unbeschädigt zu sein scheint – der Druckverformungsrest vom vorherigen Sitz bedeutet, dass er nicht so zuverlässig abdichtet wie ein neuer Ring.
