Was ist ein Schnellanschluss für die Autoklimaanlage?

A Schnellverbinder für Auto-Klimaanlage ist ein spezielles Kupplungsgerät Dies ermöglicht eine schnelle, werkzeuglose und leckagefreie Verbindung zwischen den Kältemittelleitungen der Klimaanlage eines Fahrzeugs und externen Servicegeräten wie Verteilermanometersätzen, Kältemittelrückgewinnungsmaschinen, Vakuumpumpen und Ladestationen. Anstatt Gewindeanschlüsse zu verwenden, für deren Befestigung Schraubenschlüssel und mehrere Umdrehungen erfoderderlich sind, rastet ein Schnellverbinder mit einem einzigen Druck- und Klickvorgang am Serviceanschluss ein. Sie versiegelt sofort und lässt sich genauso schnell wieder lösen wenn der Hebel oder die Manschette betätigt wird. Diese Anschlüsse sind ein wesentlicher Bestandteil jedes professionellen Werkzeugsatzes für die Wartung von Kfz-Klimaanlagen und ermöglichen eine effiziente Kältemittelbefüllung, Systemdruckprüfung, Lecksuche und Kältemittelrückgewinnung, ohne dass das Risiko eines Kältemittelaustritts oder einer Feuchtigkeitskontamination besteht.

Warum Schnellanschlüsse in Auto-Klimaanlagen verwendet werden

Kfz-Klimaanlagen arbeiten als geschlossene, unter Druck stehende Kreisläufe. Bei jedem Anschließen oder Trennen von Wartungsgeräten besteht die Gefahr von Kältemittelverlust, Lufteintritt und Feuchtigkeitsverunreinigung – all dies verringert die Systemleistung oder führt zu Schäden am Kompressor. Schnellkupplungen begegnen dieser Herausforderung direkt, indem sie interne Ventilmechanismen integrieren, die beide Seiten der Verbindung dicht halten, bis die Kupplung vollständig eingerastet ist.

Die praktischen Vorteile gegenüber älteren Service-Gewindekupplungen sind erheblich:

• Geschwindigkeit : Das Anschließen und Trennen dauert Sekunden statt Minuten, wodurch die Servicestationszeit pro Fahrzeug verkürzt wird.
• Minimaler Kältemittelverlust : Das selbstdichtende Ventildesign verhindert, dass Kältemittel während der Verbindungs- und Trennvorgänge entweicht.
• Kein Werkzeug erforderlich : Macht Schraubenschlüssel oder Schraubenschlüssel am Serviceanschluss überflüssig und verringert so das Risiko einer Beschädigung des Anschlusses.
• Sicherheit des Bedieners : Versiegelte Verbindungen schützen Techniker vor direktem Kontakt mit Kältemittel, der zu Erfrierungen und Augenverletzungen führen kann.
• Einhaltung gesetzlicher Vorschriften : Viele Umweltvorschriften erfordern mittlerweile eine Kältemittelrückgewinnung während des Betriebs; Schnellanschlüsse ermöglichen eine einfachere und schnellere Anbringung der Bergungsausrüstung und unterstützen die Compliance.

So funktioniert der Schnellanschluss einer Auto-Klimaanlage

Das Funktionsprinzip eines Schnellverbinders basiert auf a Zum Verbinden durch Drücken, zum Lösen durch Ziehen/Hebel Mechanismus kombiniert mit zwei internen Rückschlagventilen. Das Verständnis dieses Mechanismus hilft Technikern, die Anschlüsse richtig zu verwenden und häufige Fehler zu vermeiden.

Verbindungsreihenfolge

1. Identifizieren Sie den richtigen Service-Port : Der Anschluss auf der Niederdruckseite (Saugseite) und der Anschluss auf der Hochdruckseite (Auslassseite) sind unterschiedlich groß, um eine Querverbindung zu verhindern. Low-Side-Anschlüsse haben einen größeren Durchmesser als High-Side-Anschlüsse.
2. Richten Sie den Stecker aus : Schieben Sie den Schnellanschluss über das Anschlussstück des Serviceanschlusses und achten Sie darauf, dass er gerade ausgerichtet ist, um ein Verkanten oder Verkanten zu vermeiden.
3. Zum Einrasten drücken : Drücken Sie das Steckergehäuse fest nach vorne, bis ein hörbares Klicken zu hören oder zu spüren ist. Dieses Klicken signalisiert, dass der Sicherungsring oder die Spannzange in die Nut am Serviceanschluss eingerastet ist.
4. Ventilöffnung : Wenn der Anschluss vollständig sitzt, drückt der interne Stift oder Aktuator das Schrader-Ventil (Serviceanschlussventil) auf und öffnet gleichzeitig das interne Ventil des Anschlusses, sodass Kältemittel durchströmen kann.
5. Überprüfen Sie den Sitzplatz : Ein sanftes Ziehen am Steckerkörper bestätigt, dass er verriegelt ist. Ein richtig sitzender Stecker lässt sich nicht lösen, ohne den Entriegelungsmechanismus zu betätigen.

Trennungssequenz

1. Schließen Sie das Serviceventil am Verteilermanometer oder an der Ladestation, um den Schlauch vor dem Trennen vom System zu isolieren.
2. Betätigen Sie die Freigabe : Drücken Sie den Entriegelungsknopf, schieben Sie den Entriegelungsring oder drücken Sie den Hebel (je nach Steckerdesign), um den Verriegelungsspannring zurückzuziehen.
3. Zurückziehen : Beim Herausziehen des Anschlusses schließen sich die internen Ventile sowohl am Anschluss als auch am Serviceanschluss gleichzeitig, wodurch das Kältemittel im System eingeschlossen wird und verhindert wird, dass es in die Atmosphäre entweicht.
4. Inspizieren und verschließen : Setzen Sie die Staubkappe sofort nach dem Trennen wieder auf den Serviceanschluss, um ihn vor Verschmutzung zu schützen.

Arten von Auto-Klimaanlagen-Schnellanschlüssen

Schnellanschlüsse für die Wartung von Kfz-Klimaanlagen werden in verschiedenen Konfigurationen hergestellt, um zu unterschiedlichen Systemdesigns, Kältemitteltypen und Wartungsgeräteschnittstellen zu passen. Die Auswahl des richtigen Typs ist für Kompatibilität und Sicherheit von entscheidender Bedeutung.

Nach Kältemitteltyp und Anschlussgröße

Das im Fahrzeug verwendete Kältemittel bestimmt die Anschlussgröße und die Steckerspezifikation. Die Verwendung des falschen Steckertyps wird in den meisten Fällen physikalisch durch den Größenunterschied verhindert, aber vor der Wartung ist es wichtig, den Systemtyp zu kennen:

• R-134a-Systeme : Die überwiegende Mehrheit der zwischen Anfang der 1990er und Mitte der 2010er Jahre gebauten Fahrzeuge verwendet das Kältemittel R-134a. Low-Side-Service-Ports verwenden a 1/4-Zoll-SAE-Schnellanschluss passend; High-Side-Ports verwenden a 16 mm (oder 3/8 Zoll SAE) Schnellkupplung .
• R-1234yf-Systeme : Neuere Fahrzeuge (in vielen Märkten normalerweise ab 2017) verwenden R-1234yf, ein Kältemittel mit niedrigem Treibhauspotenzial. Service-Ports verwenden ein proprietäres Schnellverbindungsdesign Nicht kompatibel mit R-134a-Anschlüssen , um sicherzustellen, dass Kältemitteltypen nicht kreuzkontaminiert werden können.
• R-12-Altsysteme : Ältere Fahrzeuge, die R-12 verwenden (im Rahmen des Montrealer Protokolls eingestellt), haben andere, größere Gewindeanschlüsse. Es sind Nachrüstadapter erhältlich, mit denen moderne Schnellkupplungen diese Systeme nach der Umrüstung bedienen können.
• CO2 (R-744)-Systeme : CO2-Klimaanlagen kommen in Elektro- und Hybridfahrzeugen zum Einsatz und arbeiten bei Drücken von bis zu 130 bar (1.885 psi) – viel höher als bei herkömmlichen Systemen – und erfordern speziell angefertigte Hochdruck-Schnellkupplungen, die für diese extremen Bedingungen ausgelegt sind.

Durch Freigabemechanismus

• Freigabe per Knopfdruck : Ein seitlich angebrachter Knopf drückt einen Haltestift herunter, sodass der Stecker herausgezogen werden kann. Einfach und schnell, üblich bei Standard-Serviceschlauchenden.
• Schiebekragenentriegelung : Eine Hülse um den Anschlusskörper wird zurück in Richtung Schlauch geschoben, um die Spannzange zu lösen. Bietet sicheren Halt und ist resistent gegen versehentliches Lösen.
• Hebelbetätigte Entriegelung : Ein Griff oder Hebel an der Seite des Anschlusses schließt gleichzeitig das interne Ventil und löst die Verriegelung, sodass das Trennen mit einer Hand erledigt werden kann. Bevorzugt für den Einsatz in Hochfrequenz-Produktionslinien.
• Coupler-Stil (zweiteilig) : Eine männliche und eine weibliche Hälfte, die zusammenschnappen. Die weibliche Hälfte kann dauerhaft am Serviceschlauch montiert werden; Die männliche Hälfte wird an einen Adapter am Fahrzeuganschluss angeschlossen. Häufig bei Konfigurationen von Kältemittelrückgewinnungsstationen.

Durch Serviceanwendung

• Low-Side-Anschlüsse (Sauganschlüsse). : An den Niederdruck-Serviceanschluss anschließen, der normalerweise für Vakuumtests, Kältemittelbefüllung und Niederdrucküberwachung verwendet wird.
• High-Side-Anschlüsse (Entladung). : Zum Ablesen des Drucks auf der Hochdruckseite und zur Kältemittelrückgewinnung an den Hochdruckanschluss anschließen. Muss für Drücke von typischerweise bis zu ausgelegt sein 500 psi (34 bar) für herkömmliche Kältemittel.
• Dual-Port-Steckersätze : Werden als passende Paare für Low- und High-Side-Verbindungen verkauft, farblich gekennzeichnet in Blau (Low-Seite) und Rot (High-Seite), um Querverbindungen zu verhindern.

Wichtige Spezifikationen, die Sie verstehen sollten

Bei der Auswahl oder Bewertung eines Schnellverbinders für den Kfz-Klimaanlagenservice bestimmen die folgenden technischen Parameter die Eignung und Sicherheit:

Materialien und Konstruktion: Was einen Qualitätsstecker ausmacht

Die Zuverlässigkeit eines Schnellverbinders unter den rauen Bedingungen des Kfz-Klimaanlagenbetriebs – hohe Drücke, extreme Temperaturen, chemische Einwirkung und häufiger Gebrauch – hängt vollständig von der Materialauswahl und der präzisen Fertigung ab.

Gehäuse- und Gehäusematerialien

Verwendung hochwertiger Schnellverbinder Messing oder geschmiedete Aluminiumlegierung Körper, die mit engen Toleranzen präzisionsgefertigt sind. Messing bietet eine hervorragende Korrosionsbeständigkeit gegenüber Kältemittelölen und Feuchtigkeit; Aluminium wird dort bevorzugt, wo Gewichtsreduzierung wichtig ist. Edelstahl wird für Anwendungen verwendet, die höchste Korrosionsbeständigkeit erfordern, oder für CO2 (R-744)-Hochdrucksysteme. Eine Chrom- oder Nickelbeschichtung wird häufig angewendet, um die Oberflächenbeständigkeit zu verbessern und galvanische Korrosion zu verhindern, wenn der Steckverbinder am Fahrzeug-Serviceanschluss mit unterschiedlichen Metallen in Kontakt kommt.

Dichtungs- und O-Ring-Materialien

Die inneren Dichtungen sind die kritischsten Komponenten bei der Bestimmung der langfristigen Leckageleistung. Unterschiedliche Kältemittel und Kompressoröle erfordern unterschiedliche Dichtungsmaterialien:

• NBR (Nitril-Butadien-Kautschuk) : Das traditionelle Dichtungsmaterial für R-12- und ältere Mineralölsysteme. Aufgrund der Kompatibilität mit PAG-Ölen nicht empfohlen.
• HNBR (hydriertes NBR) : Das am häufigsten verwendete Dichtungsmaterial in modernen Kfz-Klimaanlagenanschlüssen. Hervorragende Kompatibilität mit R-134a- und PAG-Kompressorölen mit einem Betriebsbereich von -40°C bis 150°C .
• EPDM : Wird für R-1234yf-Systeme und einige wasserbasierte oder CO2-Systeme verwendet. Chemisch beständig gegen eine Vielzahl von Kältemitteln, jedoch nicht kompatibel mit Mineralöl.
• PTFE (Polytetrafluorethylen) : Wird für Stützringe und Ventilsitze in High-End-Steckverbindern verwendet. Praktisch chemisch inert und bietet eine sehr reibungsarme Dichtoberfläche.

Präzisionsbearbeitung und Luftdichtheitsprüfung

Schnellverbinder in Profiqualität werden einer Prüfung unterzogen Präzisions-CNC-Bearbeitung um sicherzustellen, dass Passflächen, Verriegelungsnuten und Ventilsitze innerhalb der Toleranzen maßhaltig sind ±0,01 mm bis ±0,05 mm . Nach der Montage wird jeder Steckverbinder einem Luftdichtheitstest unterzogen – typischerweise einer Helium-Leckerkennung oder einem Stickstoff-Druckhaltetest – um sicherzustellen, dass die zusammengebaute Einheit die angegebene Leckrate erfüllt, bevor sie das Werk verlässt. Dieser Qualitätsschritt ist es, der einen Steckverbinder, der auch nach Tausenden von Betriebszyklen zuverlässig abdichtet, von einem Steckverbinder unterscheidet, der vorzeitig undicht wird.

Häufige Anwendungen im Kfz-Klimaanlagenservice

Schnellkupplungen werden in allen Bereichen der Wartung und Reparatur von Fahrzeugklimaanlagen eingesetzt. Wenn Techniker wissen, für welche Vorgänge welcher Steckertyp erforderlich ist, können sie sich richtig ausrüsten.

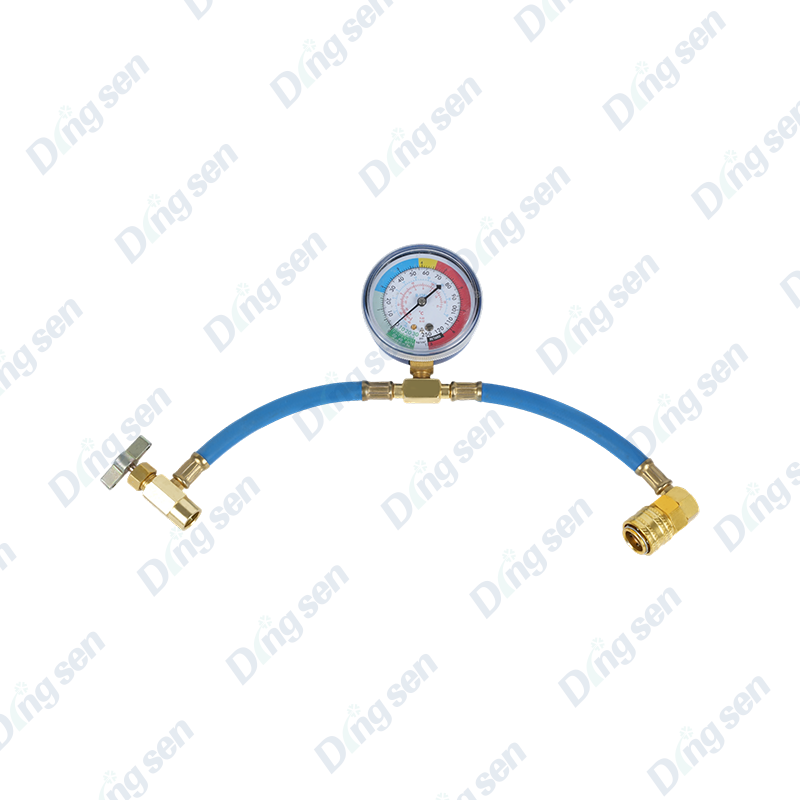

Auffüllen und Nachfüllen von Kältemittel

Wenn eine Klimaanlage aufgrund eines langsamen Lecks oder routinemäßiger Wartungsarbeiten Kältemittel verloren hat, muss das System normalerweise auf das vom Hersteller angegebene Gewicht aufgefüllt werden 400 g bis 900 g Kältemittel abhängig von der Fahrzeuggröße). Ein Schnellanschluss am Niederdruck-Serviceanschluss verbindet den Füllschlauch von einer Kältemittelflasche oder Ladestation mit dem System. Das selbstdichtende Ventil sorgt dafür, dass beim Anschließen und Trennen keine Luft in das System gelangt und kein Kältemittel austritt.

Systemdruckprüfung und Leckerkennung

Sowohl High-Side- als auch Low-Side-Schnellverbinder werden gleichzeitig angebracht, um den Verteiler-Messgerätesatz anzuschließen. Die Messgeräte zeigen den Systemdruck in Echtzeit an, sodass der Techniker Probleme wie Überladung, Unterladung, Kompressorausfall oder Blockaden im System diagnostizieren kann. Für die Dichtheitsprüfung wird manchmal Stickstoff mit einem Druck von 0,5 bar durch die Serviceanschlüsse eingeleitet 150 bis 200 psi (10 bis 14 bar) um Lecks zu lokalisieren, bevor Kältemittel nachgefüllt wird.

Vakuumevakuierung

Bevor eine Kältemittelfüllung in ein System eingeführt wird, das zur Reparatur geöffnet wurde, muss das System mit einer Vakuumpumpe evakuiert werden, um sämtliche Luft und Feuchtigkeit zu entfernen. Schnellanschlüsse an beiden Serviceanschlüssen verbinden die Vakuumpumpe mit dem System. Der Evakuierungsprozess belastet das System normalerweise 500 Mikrometer (0,5 Torr) oder weniger , ein Wert, bei dem Restfeuchtigkeit bei Umgebungstemperatur verdampft.

Kältemittelrückgewinnung

Umweltvorschriften in den meisten Ländern verlangen, dass Kältemittel zurückgewonnen werden muss, bevor eine Klimaanlagenreparatur durchgeführt wird, bei der der Kältemittelkreislauf geöffnet wird. Rückgewinnungsmaschinen werden über Schnellanschlüsse an beiden Serviceanschlüssen angeschlossen und saugen das Kältemittel in eine zertifizierte Rückgewinnungsflasche ab. Schnellanschlüsse minimieren den Kältemittelverlust an die Atmosphäre während der Verbindungs- und Trennvorgänge und unterstützen so die Einhaltung der Umweltvorschriften.

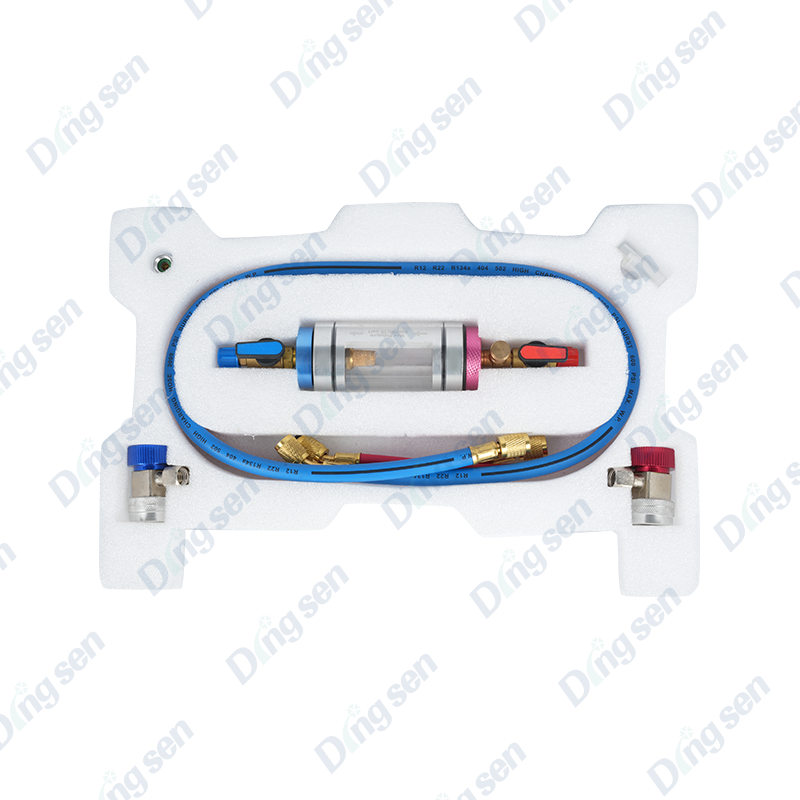

Kompressoröleinspritzung

Nach größeren Reparaturen wie einem Kompressoraustausch oder einer Systemspülung wird die richtige Menge Kompressorschmieröl (normalerweise) benötigt PAG-Öl für R-134a-Systeme or POE-Öl für R-1234yf-Systeme ) muss wieder eingeführt werden. Spezielle Schnellanschlussadapter ermöglichen den Anschluss von Ölinjektoren an die Serviceanschlüsse, ohne dass das System zur Atmosphäre geöffnet werden muss.

Kompatibilität: Anpassung des Steckers an das Fahrzeug

Einer der wichtigsten praktischen Aspekte bei der Arbeit mit Schnellanschlüssen für Kfz-Klimaanlagen ist die Sicherstellung der Kompatibilität zwischen dem Steckverbinder und dem Service-Port-Design des Fahrzeugs. Obwohl sich die Standardisierung im Laufe der Jahrzehnte verbessert hat, gibt es immer noch erhebliche Unterschiede zwischen Fahrzeugmarken, Modelljahren und Kältemittelsystemen.

Ordnungsgemäße Verwendung, Wartung und Lagerung

Selbst der hochwertigste Schnellverbinder wird vorzeitig ausfallen, wenn er falsch verwendet oder nicht gewartet wird. Die Einhaltung dieser Best Practices verlängert die Lebensdauer und gewährleistet eine gleichbleibende Dichtungsleistung.

Während des Gebrauchs

• Überprüfen Sie immer den Kältemitteltyp vor dem Anschließen. Das Anschließen eines R-134a-Anschlusses an einen R-1234yf-Anschluss wird durch Unterschiede in der Anschlussgröße physikalisch verhindert, die Verwendung falscher Adapter zum Erzwingen einer Verbindung kann jedoch zu einer Kreuzkontamination des Kältemittels führen.
• Überschreiten Sie nicht den Nennbetriebsdruck . Der Versuch, einen Low-Side-Anschluss auf der Hochdruckseite zu verwenden, kann zu einem katastrophalen Ausfall des Verriegelungsmechanismus führen.
• Trennen Sie niemals unter Druck die Verbindung ohne zuerst das Verteilerventil zu schließen und den Leitungsdruck durch das ordnungsgemäße Wiederherstellungsverfahren zu entlasten. Durch gewaltsames Trennen unter hohem Druck besteht Verletzungsgefahr und die Gefahr der Freisetzung von Kältemittel.
• Überprüfen Sie die O-Ringe vor jedem Gebrauch . Ein gerissener, deformierter oder abgeflachter O-Ring sollte sofort ersetzt werden. Ersatz-O-Ring-Kits für die meisten Standardanschlüsse sind weit verbreitet.

Reinigung und Lagerung

• Wischen Sie nach jedem Gebrauch das Steckergehäuse und die Anschlusskontaktflächen mit einem sauberen, trockenen Tuch ab, um Ölrückstände und Schmutz zu entfernen.
• Tragen Sie regelmäßig eine kleine Menge Kältemittelöl auf die O-Ringe auf, um sie geschmeidig zu halten und zu verhindern, dass sie austrocknen und reißen.
• Bewahren Sie Steckverbinder mit aufgesetzten Staubkappen über dem Anschlusskontaktende auf, um eine Verschmutzung des Ventils und der Dichtflächen zu verhindern.
• In einer trockenen Umgebung mit mäßiger Temperatur lagern. Eine längere Lagerung bei Temperaturen über 60 °C kann die Elastomere der O-Ringe beschädigen.
• Ersetzen Sie jeden Stecker, der aus großer Höhe heruntergefallen ist oder Anzeichen einer Beschädigung des Verriegelungsmechanismus durch Stöße aufweist, auch wenn keine sichtbaren Schäden erkennbar sind.

Anzeichen dafür, dass ein Schnellverbinder ausgetauscht werden muss

Das frühzeitige Erkennen von Anzeichen von Steckerverschleiß oder -schäden verhindert Kältemittelverlust, Kontamination und mögliche Sicherheitsvorfälle während der Servicearbeiten:

• Schwierigkeiten beim Eingreifen oder Loslassen : Ein Stecker, der sich nur schwer aufdrücken oder lösen lässt, weist möglicherweise eine verschlissene Spannzange, verbogene Haltestifte oder ein deformiertes Gehäuse auf.
• Sichtbare Kältemittelölrückstände um die Verbindungsstelle herum : Ölspuren sind eines der ersten Anzeichen einer leckenden Dichtung, noch bevor ein messbarer Druckverlust auftritt.
• Es gelingt nicht, ein Vakuum aufrechtzuerhalten : Wenn das Manometer des Verteilers anzeigt, dass das Vakuum während der Evakuierung schneller abfällt als erwartet, kann es sein, dass die Anschlussdichtungen Luft eindringen lassen.
• Gebrochene oder extrudierte O-Ringe : Bei der Inspektion vor der Verwendung sichtbar; diese müssen ersetzt werden, bevor der Steckverbinder wieder in Betrieb genommen wird.
• Korrosion oder Lochfraß am Körper : Oberflächenkorrosion kann auf innere Korrosion von Ventilkomponenten hinweisen und sowohl die Dichtung als auch die strukturelle Integrität beeinträchtigen.
