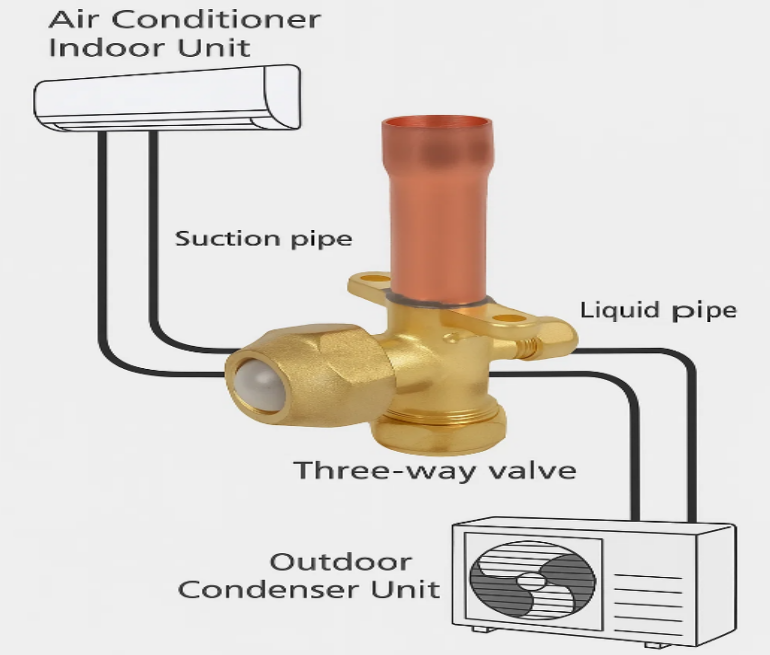

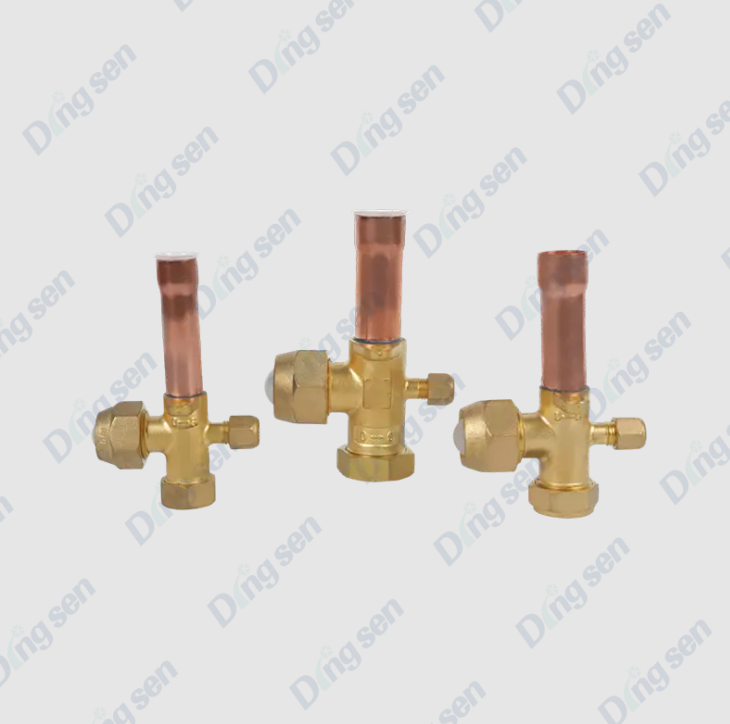

Was ist ein Dreiwegeventil für eine Klimaanlage?

Ein Dreiwegeventil für Klimaanlage , auch bekannt als Dreiwege-Umkehrventil oder Dreiwege-Verteilungsventil, ist eine wichtige Steuerungskomponente in einer Klimaanlage. Es wird verwendet, um die Strömungsrichtung von Kältemittel oder Kalt-/Warmwasser in den Rohrleitungen zu ändern und so die Kühl-, Heiz- oder Kalt-/Warmwasserverteilungsfunktionen des Systems zu realisieren.

Ein Dreiwegeventil besteht typischerweise aus einem Ventilkörper, einem Ventilkern und einem Stellantrieb. Basierend auf dem Flüssigkeitspfad kann er in den Typ mit direkter Durchgangsverteilung und den Typ mit proportionaler Verteilung unterteilt werden. In modernen zentralen Klimaanlagen, Gebläsekonvektoren und Fußbodenheizungssystemen werden Dreiwegeventile häufig in Verbindung mit elektrischen Stellantrieben oder Diermostaten eingesetzt, um eine automatische Steuerung und ein Energiesparmanagement zu erreichen.

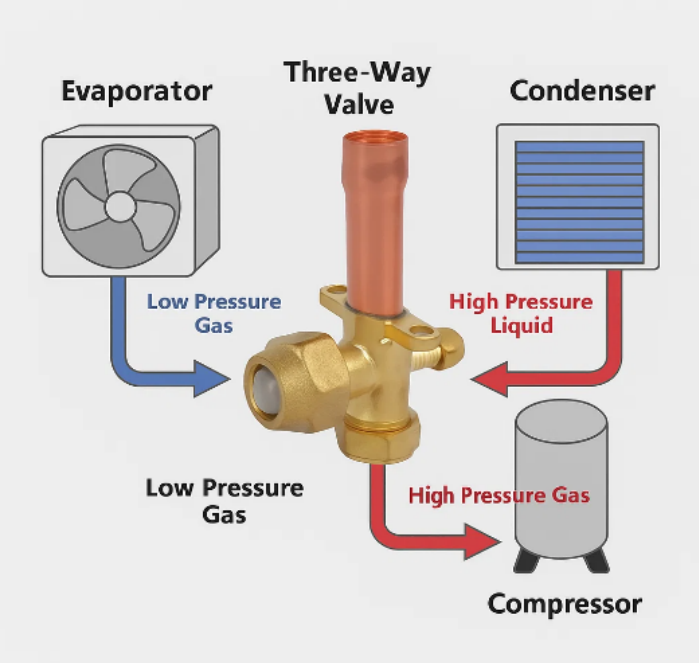

Was ist das Funktionsprinzip eines Dreiwegeventil für Klimaanlage ?

Ein Dreiwegeventil für Klimaanlage , auch als Dreiwege-Verteilungsventil oder Dreiwege-Umkehrventil bekannt, wird hauptsächlich zur Regulierung der Strömungsrichtung von Kältemittel oder Kalt-/Warmwasser in einer Klimaanlage verwendet und realisiert den Wechsel zwischen Kühl- und Heizfunktionen oder die Verteilung von Kalt-/Warmwasser. Sein Funktionsprinzip beruht hauptsächlich auf der Bewegung des Ventilkerns im Ventilkörper, um den Flüssigkeitsweg zu verändern.

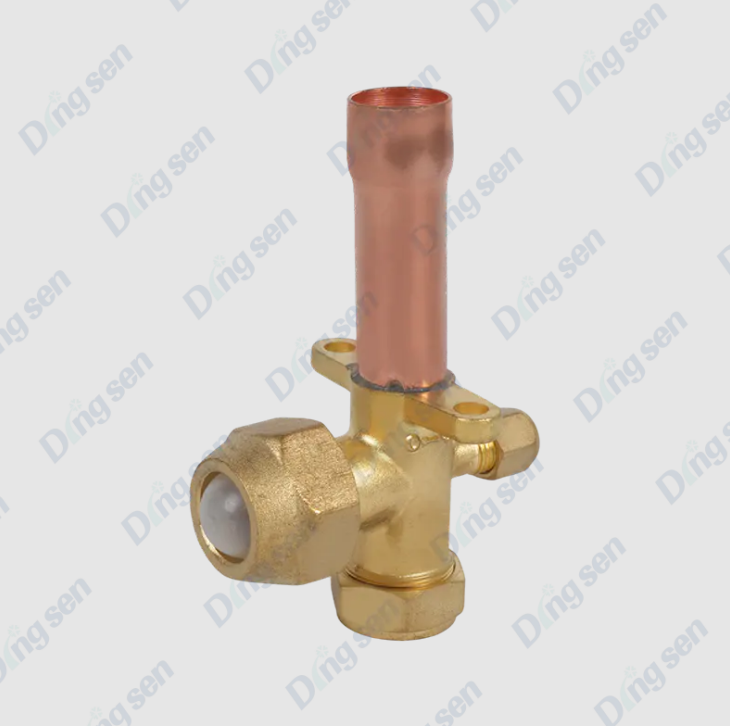

1. Strukturelle Zusammensetzung

Ein Dreiwegeventil besteht im Wesentlichen aus folgenden Teilen:

• Ventilkörper: Normalerweise aus Kupfer, Messing oder Edelstahl gefertigt, mit drei Anschlussanschlüssen: einem Einlass (normalerweise der Systemeinlass) und zwei Auslässen (die zu verschiedenen Kreisläufen bzw. Geräten führen).


• Ventilkern: Der bewegliche Teil im Inneren des Ventilkörpers, der sich drehen oder verschieben lässt und zum Umschalten der Flüssigkeitsflussrichtung dient.


• Aktuator: Beinhaltet einen manuellen Betätigungshebel oder einen elektrischen/pneumatischen Aktuator, der die Bewegung des Ventilkerns antreibt, um eine Änderung der Durchflussrichtung zu erreichen.


• Dichtungen: Zum Beispiel Gummiringe oder Dichtungen aus Polytetrafluorethylen (PTFE), die dafür sorgen, dass das Ventil während des Betriebs nicht leckt.



2. Betriebsmodi

Dreiwegeventile können aufgrund ihrer Steuerungsmethode in manuelle und elektrische Typen unterteilt werden, mit geringfügigen Unterschieden in den Funktionsprinzipien:

(1) Manuelles Dreiwegeventil

Durch Drehen des Griffs wird die Position des Ventilkerns verändert, sodass die Flüssigkeit im Einlassrohr zu einem der beiden Auslässe fließen oder proportional verteilt werden kann.

Der Ventilkern hat typischerweise zwei Grundstrukturen:

• Ventilkern vom L-Typ: Schaltet die Flüssigkeit auf einen einzigen Auslass um und erreicht so eine „Ein/Aus“- oder Schaltfunktion.


• T-Typ-Ventilkern: Ermöglicht den gleichzeitigen Durchfluss durch beide Auslässe und verteilt den Durchfluss entsprechend einem bestimmten Verhältnis.



(2) Elektrisches Dreiwegeventil

Der Ventilkern wird von einem elektrischen Aktuator angetrieben und kann Temperatursteuersignale oder Steuerungsbefehle empfangen, um eine automatische Einstellung zu erreichen.

Der Aktuator dreht den Ventilkern und ändert so die Strömungsrichtung oder das Verteilungsverhältnis der Flüssigkeit.

Es kann mit einem Temperaturregelsystem verbunden werden, um eine Lastregulierung oder eine energiesparende Steuerung zu erreichen.

3. Prinzip der Flüssigkeitsverteilung

Direktschaltung (Ventilkern vom L-Typ): Wenn sich der Ventilkern um einen bestimmten Winkel dreht, kann die Flüssigkeit nur vom Einlass zum vorgesehenen Auslass fließen und der andere Auslass ist geschlossen.

Proportionale Verteilung (T-Typ-Ventilkern): Der Drehwinkel des Ventilkerns steuert die Öffnungsgröße der beiden Auslässe und sorgt so für eine proportionale Verteilung von heißem und kaltem Wasser, um einen stabilen Systembetrieb zu gewährleisten.

Die Position des Ventilkerns wird normalerweise durch einen Thermostat, einen Regler oder eine manuelle Einstellung bestimmt, was eine präzise Durchflussregulierung ermöglicht, um eine komfortable Temperaturregelung und Energieeinsparungen zu erreichen.

4. Betriebsdiagramm

Wenn das System geheizt werden muss, dreht sich der Ventilkern, um Auslass A zu öffnen und Auslass B zu schließen, sodass heißes Wasser oder heißes Kältemittel zur Heizausrüstung fließen kann.

Wenn das System Kühlung benötigt, dreht sich der Ventilkern, um Auslass B zu öffnen und Auslass A zu schließen, sodass kaltes Wasser oder kaltes Kältemittel zur Kühlausrüstung fließen kann.

Bei einigen Proportionalverteilungsanwendungen kann der Ventilkern die Auslässe A und B teilweise öffnen, um eine Mischung von heißem und kaltem Wasser oder eine Durchflussverteilung zu erreichen.

5. Merkmale und Vorteile

Flexible Steuerung: Die Durchflussrichtung kann manuell oder automatisch angepasst werden, um sich an unterschiedliche Lastanforderungen anzupassen.

Energieeffizienz: Präzise Durchflussregelung durch proportionale Verteilung reduziert Energieverschwendung.

Einfache Installation: Kompakte Struktur, kann direkt an die Rohrleitungen der Klimaanlage angeschlossen werden.

Systemschutz: Verhindert Rückfluss und Systemauswirkungen und sorgt so für einen stabilen Gerätebetrieb.

Welche Arten von Klimaanlagen gibt es? Dreiwegeventil für Klimaanlages typischerweise verwendet in?

Dreiwegeventile für Klimaanlagen werden in modernen Klimaanlagen häufig verwendet, hauptsächlich um die Strömungsrichtung von Kältemittel oder Kalt-/Warmwasser zu steuern und so die Umschaltung von Kühlen/Heizen, die Strömungsverteilung und die Regelung der Systemlast zu erreichen. Ihre Anwendungseigenschaften variieren je nach Anlagentyp geringfügig.

1. Zentrale Klimaanlagen

Anwendungsszenarien: Wasser- oder Klimaanlagen in großen Gewerbegebäuden, Bürogebäuden, Hotels, Einkaufszentren usw.

Funktionen:

• Reguliert den Kalt-/Warmwasserfluss zu verschiedenen Endgeräten (z. B. Gebläsekonvektoren oder Lüftungsgeräten).


• Schaltet den Wasser- oder Kältemittelfluss beim Umschalten des Kühl-/Heizmodus um.


• Funktioniert in Verbindung mit Thermostaten oder Gebäudemanagementsystemen (BMS), um eine automatische Steuerung und einen energiesparenden Betrieb zu erreichen.



Vorteile: Es kann mehrere Endgeräte zentral steuern und sorgt so für Systemstabilität und Komfort.

2. Terminalsystem der Fan Coil Unit (FCU).

Anwendungsszenarien: Büros, Konferenzräume, Krankenstationen, Hotelzimmer usw.

Funktion:

• Steuert den Kalt- oder Warmwasserfluss in die Gebläsekonvektoreinheit, um die Innentemperatur zu regulieren.
• Mit einem elektrischen Stellantrieb kann der Wasserfluss basierend auf den Steuersignalen der Raumtemperatur automatisch verteilt werden.



Vorteile: Ermöglicht eine unabhängige Temperatureinstellung für jeden Raum oder Bereich und verbessert so den Komfort und die Energieeffizienz.

3. Fußbodenheizung (Fußbodenheizung)

Anwendungsszenarien: Wohngebäude, Villen, öffentliche Gebäude und andere Orte, an denen wasserbasierte Fußbodenheizungen eingesetzt werden.

Funktion:

• Verteilt Warmwasser an Fußbodenheizungsrohre in verschiedenen Zonen, um eine Zonenheizung zu erreichen.
• In Kombination mit einem Thermostat ermöglicht es eine automatische Regelung der Innentemperatur.



Vorteile: Ermöglicht eine komfortable Raumtemperaturregelung durch präzise Verteilung des Warmwasserflusses und spart gleichzeitig Energie.

4. Multi-Split-Klimaanlage (VRF/VRV)

Anwendungsszenarien: Mittlere bis große Gewerbekomplexe, Bürogebäude und andere Orte, die Multisplit-Klimaanlagen erfordern.

Funktion:

• Steuert den Kältemittelfluss zum Innengerät oder zur Wärmerückgewinnungseinheit beim Umschalten zwischen Kühl- und Heizmodus.
• Arbeitet mit der Systemsteuerung zusammen, um eine unabhängige Temperaturregelung und Energiesparverwaltung in mehreren Zonen zu erreichen.



Vorteile: Gewährleistet einen effizienten Betrieb von Multi-Split-Systemen und verbessert den Innenraumkomfort.

5. Wärmepumpensystem

Anwendungsszenarien: Luft-/Erdwärmepumpensysteme für Privathaushalte oder Gewerbe.

Funktion:

• Ermöglicht den Wechsel zwischen Heiz- und Kühlmodus und ändert die Strömungsrichtung von Kältemittel oder Wasser.
• Arbeitet mit automatischen Steuerungssystemen zur Verbesserung der Energieeffizienz.



Vorteile: Ermöglicht Kühl- und Heizzirkulation und energiesparende Regelung durch Dreiwegeventilschaltung.

Was sind die Unterschiede zwischen einem elektrischen Dreiwegeventil und einem manuellen Dreiwegeventil?

Dreiwegeventile für Klimaanlagen können aufgrund ihrer Steuerungsmethode in manuelle Dreiwegeventile und elektrische Dreiwegeventile unterteilt werden. Sie unterscheiden sich deutlich in der Bedienung, den Einsatzszenarien und der Systemleistung.

1. Merkmale eines manuellen Dreiwegeventils

Einfache Struktur: Besteht normalerweise aus einem Ventilkörper und einem Griff, ohne elektrische Komponenten.

Flexibler Betrieb: Geeignet für kleine Systeme oder Szenarien, in denen kein häufiges Umschalten erforderlich ist.

Geringe Kosten und einfache Wartung: Erfordert keine Stromversorgung oder Steuersignale, was zu einer hohen Zuverlässigkeit führt.

Einschränkungen: Fernbedienung oder automatische Anpassung sind nicht möglich; Die Einstellgenauigkeit wird durch menschliches Eingreifen beeinträchtigt.

2. Merkmale eines elektrischen Dreiwegeventils

Automatisierte Steuerung: Angetrieben durch einen elektrischen Aktuator, kann es Signale von einem Thermostat oder einer Systemsteuerung empfangen.

Hochpräzise Einstellung: Kann eine proportionale Durchflussverteilung von 0–100 % erreichen und sich an Laständerungen anpassen.

Energieeinsparung und hohe Effizienz: In Kombination mit einem intelligenten Steuerungssystem kann der Wasserfluss oder die Kältemittelflussrichtung entsprechend dem tatsächlichen Bedarf angepasst werden, wodurch der Energieverbrauch gesenkt wird.

Installation und Wartung: Erfordert Stromversorgung und regelmäßige Überprüfung des Stellantriebs; Die Wartung ist komplexer als bei manuellen Ventilen.

Breite Anwendungen: Geeignet für zentrale Klimaanlagen, Gebläsekonvektoren, Multi-Split-Systeme, Fußbodenheizungssysteme und andere Szenarien, die eine automatische Anpassung erfordern.

Welche Parameter sollten bei der Auswahl eines Dreiwegeventils berücksichtigt werden?

1. Nenndurchmesser des Ventils: Der Nenndurchmesser des Ventils ist der grundlegendste Parameter bei der Auswahl eines Dreiwegeventils, da er die Abstimmung zwischen Ventil und Rohrleitung bestimmt. Ein zu kleiner Durchmesser führt zu einem übermäßigen Strömungswiderstand, der sich auf den Systemdruck und die Wasserversorgung oder Kühlleistung der Endgeräte auswirkt; Ein zu großer Durchmesser erhöht die Kosten und den Platzbedarf und kann zu einer ungenauen Durchflussregulierung führen. Im Allgemeinen sollte der geeignete Ventilnenndurchmesser basierend auf der Durchflussrate und dem Rohrdurchmesser des Systemdesigns ausgewählt werden, um einen reibungslosen Systembetrieb zu gewährleisten.

2. Durchflusseigenschaften und Cv-Wert: Die Durchflusskapazität eines Dreiwegeventils wird normalerweise durch seinen Cv-Wert ausgedrückt, der die Durchflussrate pro Druckeinheit darstellt. Durch die richtige Auswahl des Cv-Werts wird sichergestellt, dass die Ventilöffnung mit der Systemdurchflussrate übereinstimmt und so eine präzise Steuerung erreicht wird. Bei Proportionalregelventilen (z. B. T-Ventilen) sollte die Durchflusskurve möglichst stabil sein, um eine gleichmäßige Verteilung von heißem und kaltem Wasser oder Kältemittel zu gewährleisten und Temperaturschwankungen oder Instabilität im System zu vermeiden.

3. Ventilmaterial: Das Ventilmaterial beeinflusst direkt dessen Korrosionsbeständigkeit, Druckfestigkeit und Lebensdauer. Zu den gängigen Ventilkörpermaterialien gehören Kupfer, Messing, Edelstahl und Kunststoffe (z. B. PVC oder PP). Kupfer- oder Messingventile werden üblicherweise in Wassersystemen verwendet, während Edelstahlventile für Systeme mit hohen Anforderungen an die Korrosionsbeständigkeit oder chemische Medien geeignet sind. Kunststoffventile eignen sich für Niedertemperatur- oder kleine Wassersysteme. Die Materialauswahl sollte auf einer angemessenen Übereinstimmung zwischen Medientyp, Temperatur und Systemanforderungen basieren.

4. Druckstufe: Die Druckstufe eines Dreiwegeventils bezieht sich auf den maximalen Arbeitsdruck, dem das Ventil standhalten kann. Stellen Sie bei der Auswahl sicher, dass der Nenndruck des Ventils höher ist als der maximale Arbeitsdruck des Systems, um Leckagen oder Schäden zu vermeiden. In Hochdruck-Kühlsystemen oder industriellen Klimaanlagen sollten Hochdruckventile ausgewählt werden, um einen langfristig sicheren Betrieb zu gewährleisten.

5. Kontrollmethode: Dreiwegeventile können manuell oder elektrisch gesteuert werden. Manuelle Ventile eignen sich für kleine Systeme oder Szenarien, in denen keine häufigen Anpassungen erforderlich sind; Sie sind einfach zu bedienen und kostengünstig. Elektrische Ventile, die von einem Aktuator angetrieben werden, ermöglichen eine Fernsteuerung und automatische Einstellung. Sie eignen sich für zentrale Klimaanlagen, Fan-Coil-Geräte, Multi-Split-Systeme und Fußbodenheizungen und können mit Thermostaten oder Gebäudemanagementsystemen zur Verbesserung des Anlagenkomforts und der Energieeffizienz eingesetzt werden.

Vorsichtsmaßnahmen für die Installation von Dreiwegeventilen

1. Ventilmodell und Spezifikationen bestätigen: Überprüfen Sie vor der Installation sorgfältig, ob Modell, Durchmesser, Ventilkerntyp, Material und Steuerungsmethode des Dreiwegeventils den Anforderungen des Systemdesigns entsprechen. Falsche Modelle oder Durchmesser können zu unzureichendem Durchfluss, erhöhtem Systemdruckverlust oder dem Nichterreichen der erforderlichen Durchflussrichtung führen.

2. Überprüfen Sie die Ventilintegrität: Überprüfen Sie das Ventil vor dem Einbau auf Kratzer, Risse, beschädigte Dichtungen oder durch den Transport verursachte Blockierungen des Ventilkerns. Ersetzen oder reparieren Sie etwaige Unregelmäßigkeiten umgehend, um Undichtigkeiten oder Fehlfunktionen während des Systembetriebs zu verhindern.

3. Halten Sie die Rohrleitungen sauber: Reinigen Sie die Rohre vor der Installation von Schweißschlacke, Verunreinigungen, Öl usw., um zu verhindern, dass Fremdkörper in das Ventil eindringen und ein Verklemmen des Ventilkerns oder eine schlechte Abdichtung verursachen. Bei Kalt- oder Warmwassersystemen sollten die Rohre vor dem Ventileinbau gereinigt werden.

4. Installationsrichtung und Fließrichtungsmarkierungen: Dreiwegeventile verfügen in der Regel über klare Durchflussrichtungsmarkierungen (Pfeile oder „A/B“-Auslassmarkierungen). Beim Einbau muss das Ventil entsprechend der vorgesehenen Durchflussrichtung korrekt eingebaut werden. Eine falsche Installationsausrichtung kann zu Fehlfunktionen der Ventile führen, dazu, dass der Durchfluss nicht richtig geschaltet oder verteilt wird und sogar der Ventilkern und die Dichtungen beschädigt werden.

5. Stellen Sie die Koaxialität des Ventils mit der Rohrleitung sicher: Stellen Sie bei der Installation sicher, dass die Achse des Ventils mit der Rohrleitung ausgerichtet ist, um eine ungleichmäßige Belastung des Ventilkörpers zu vermeiden. Eine falsche Ausrichtung oder eine erzwungene Verbindung kann die Ventildichtungen beschädigen, zum Verklemmen des Ventilkerns oder zu Undichtigkeiten an der Schnittstelle führen.

6. Abdichten und Festziehen der Schnittstelle: Gewindeschnittstellen: Verwenden Sie Dichtungsband oder Dichtmittel, um ein zu starkes Anziehen und eine Verformung des Ventilkörpers zu vermeiden. Flanschschnittstellen: Ziehen Sie die Schrauben gleichmäßig an, um Spannungskonzentrationen und Undichtigkeiten zu vermeiden. Geschweißte Schnittstellen: Achten Sie auf die Schweißtemperatur und den Schweißort, um zu verhindern, dass Schweißschlacke in das Ventil eindringt.

7. Vermeiden Sie direkte Belastung oder Vibration: Vermeiden Sie nach der Installation die direkte Einwirkung von Rohrleitungsspannung oder Vibrationen auf das Ventilgehäuse. Verwenden Sie Stützen oder Rohrleitungsbefestigungen, um die Belastung zu reduzieren und die Lebensdauer des Ventils zu verlängern.

8. Elektrische Anschlüsse für elektrische Dreiwegeventile: Bei elektrischen Dreiwegeventilen sollten die Kabel gemäß der Bedienungsanleitung korrekt angeschlossen werden, um ein gutes Steuersignal, eine gute Versorgungsspannung und eine gute Erdung zu gewährleisten. Überprüfen Sie nach der Installation den Betrieb des Stellantriebs, um sicherzustellen, dass er ordnungsgemäß funktioniert, und vermeiden Sie Verdrahtungsfehler, die die automatische Einstellung des Ventils verhindern könnten.

9. Installationsort und Wartungsraum: Das Dreiwegeventil sollte an einem Ort installiert werden, der den Betrieb, die Inspektion und die Wartung erleichtert. Stellen Sie sicher, dass die Ventilspindel oder der Stellantrieb ungehindert funktionieren können und ausreichend Platz für zukünftige Wartung oder Austausch lassen.

10. Inbetriebnahme des Systems nach der Installation: Führen Sie nach der Installation einen manuellen oder elektrischen Probelauf des Ventils durch, um dessen Schalt-, Durchflussverteilungs- und Dichtleistung zu überprüfen. Wenn Anomalien festgestellt werden, stellen Sie das Ventil umgehend ein oder ersetzen Sie es, um einen sicheren und stabilen Betrieb nach dem Systemstart zu gewährleisten.

The Dreiwegeventil für Klimaanlage ist eine wichtige Steuerungskomponente in Klimaanlagen, die hauptsächlich zur Regulierung des Kältemittelflusses oder des Kalt-/Warmwasserflusses, zum Umschalten zwischen Kühlen und Heizen und zur Verteilung von Kalt-/Warmwasser verwendet wird. Es verändert den Flüssigkeitsweg durch die Bewegung des Ventilkerns und kann manuell oder automatisch mit einem elektrischen Aktuator betätigt werden. Dreiwegeventile werden häufig in zentralen Klimaanlagen, Gebläsekonvektoren, Fußbodenheizungen, Multi-Split-Systemen und Wärmepumpensystemen eingesetzt und verbessern den Systemkomfort, die Energieeffizienz und die Betriebsstabilität. Die richtige Auswahl, der richtige Einbau und die regelmäßige Wartung sind entscheidend für den langfristig zuverlässigen Betrieb des Dreiwegeventils.
